آلة صنع أنبوب الورق مناسبة لمعالجة أنابيب الورق لأغراض مختلفة ، بما في ذلك علب التغليف المركبة ، ونوى لفة التعبئة والتغليف الصغيرة وأنابيب الورق للمستلزمات المكتبية. إنه يدمج اللصق والتدحرج والقطع في آلة واحدة لتصنيع أنابيب الورق الحلزونية بكفاءة.

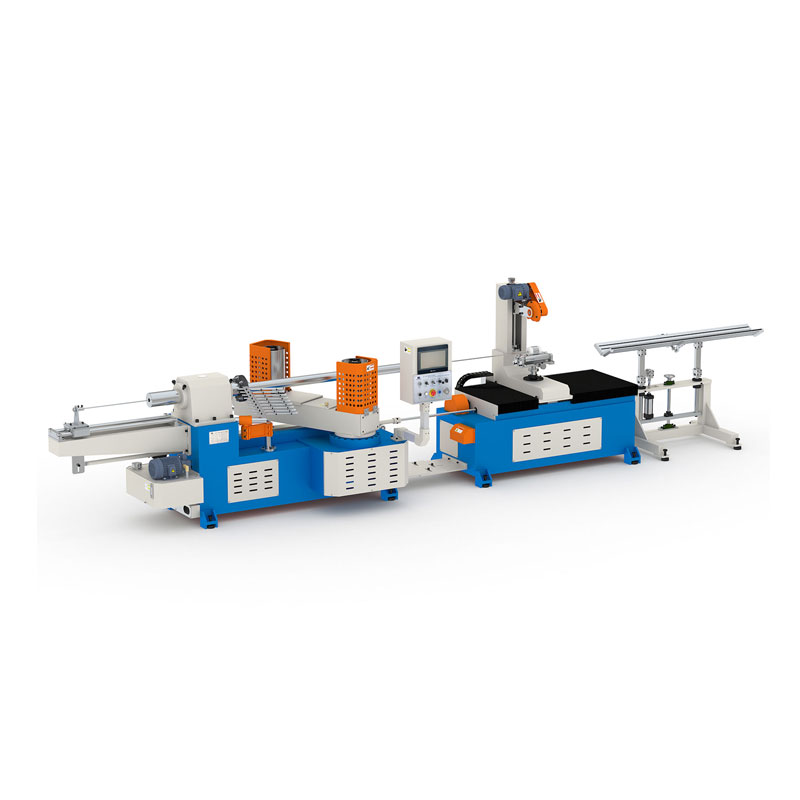

PTE2-120 آلة صنع أنبوب الورق ، والتصميم الكلي يتبع بنية مضغوطة ، والتشغيل المستقر ، والبساطة والكفاءة ، وسهلة التشغيل والصيانة.
الإنتاج القياسي للأنابيب الورقية 3 بوصة (القطر الداخلي 76.2 مم) بسمك أقل من 10 مم ، يبلغ الحد الأقصى للقطر الداخلي لأنبوب ورق الإنتاج 200 ملم.
استخدام الإنتاج المرجع: أنابيب الورق للألياف الكيميائية ، علب مركبة في التعبئة المختلفة ، أنابيب ورقية صناعية صغيرة مختلفة.
يتم الانتهاء من إنتاج أنابيب الورق الحلزونية من لصق ، لف ، إلى قطع كما هو مطلوب.
| المعلمة | نظام التحكم | ||
| عدد الطبقة | 3-16 طبقات | تحكم PLC | دلتا |
| ماكس القطر | 200 مم | واجهة آلة الرجل | شاشة اللمسات اللونة WEINVIEW 6070T |
| القطر Min | 20mm | طبعة البرنامج | JS-PTM4.2 |
| الحد الأقصى سمسم | 8 مم | العاكس | Yaskawa 7.5kw |
| دقيقة السلم | 0.5mm | المحرك (موصل ..) | مرتب |
| طريقة إصلاح المغزل | شفة وتشديد | مكون الإشارة | أومرون |
| الترجيع الأنف | اثنين من أنوف حزام واحد | المكون الهوائي | Airtac |
| قطع الطريق | القاطع الدائري المفرد الهوائي | محرك ضبط الزاوية | جيشنغ |
| طريقة لصق | الجوانب المزدوجة | السيطرة على التزامن | X محور المسمار المسمار /z محور الخطوة المسمار |
| إصلاح طول الطول | تشفير | نظام قطع مسار التزامن | القطع المتزامنة المتزامنة |
| المشغل | 1-2Pers | وحدة تحكم عن بعد | خياري |
| سرعة الإنتاج | 3-20M/دقيقة | حامل أنبوب | يملك |
| التحكم في السرعة | العاكس | زاوية التحكم في الحزام | كهربائي |
| قوة الإدخال | مخصص | تعديل الحزام | هيدروليكي |
| الحجم (مم) | زاوية المركزية | يملك | |
| Mainframe: L*W*H. | 5500mm*1700mm*2000mm | التوقف التلقائي عند عدم وجود الورق | يملك |
| المنطقة: ل*ث | 16000mm*7500mm | تغذية الغراء التلقائي | مضخة المسمار 1.5kw |
| قطر محور العجلة | 215mm | تشحيم السيارات | يملك |
| ارتفاع محور العجلة | 400mm | تعديل التوتر | ميكانيكي |
| داء دقيقة | 750mm | نوع موقف بكرة الورق | أساسي |
| ماكس فقي | 950mm | حزام | قماش |
| إجمالي الوزن | 3900 كجم | نظام النقل | |
| مكون مغلق | قوة المحرك الرئيسية | 7.5kw | |
| جهاز أوراق العثماني/الوجه | يملك | سرعة الدوران من الأنف المتعرج | 47R/دقيقة |
| أداة التثبيت | يملك | عزم الدوران الناتج من أنف متعرج | 1360n.m |
| مغزل | 1pc | طريقة انتقال | العتاد والسلسلة |
| حزام | 1pc | نموذج سلسلة النقل | 12A*2 |
| محرك الأنف المتعرج | 2 عجلات | ||
| محرك قطع | محرك المحرك/Wanxin Gear محرك | ||
| تحمل | HRB | ||
1. بنية الإطار مصنوعة من الصلب عالي القوة ، وقطع CNC واللحام ، مما يضمن صلابة قوية ، تشوه صغير وتشغيل أكثر سلاسة للآلة بأكملها.
2. يتبنى محرك الأقراص الرئيسي تقليل تروس حمام الزيت الكامل لسطح الترس ، والذي يتمتع بمزايا التشغيل الصامت ، وانخفاض الحرارة ، وقيادة قوية
3. المحرك الرئيسي يتبنى ناقل العاكس عزم العاكس. تحقيق التحكم في السرعة الدقيقة
4. مزود بجهاز توتر الحزام الهيدروليكي ، مستشعر توتر الحزام ، مستشعر زاوية الحزام ، والذي يمكنه تصحيح حالة الحزام تلقائيًا وتحسين توازن التشغيل.
5. مزود بنظام القص المتزامن CNC ، يتم تحريك طاولة القص بواسطة برغي الكرة الدقيق ومحرك المؤازرة عالي الأداء.
6. مزود بالتحكم في طول النبض الثابت ، ومع وظيفة تعويض التغذية ، لضمان الاتساق الدقيق لطول أنبوب الورق بسرعات مختلفة
7. اعتماد نظام التحكم المزدوج PLC ، يتم التحكم في التحكم في إخراج IO وتشغيل الوظيفة بشكل منفصل لتحسين سرعة التفاعل وطول تناسق نظام القطع
8. مزود بلوحة تشغيل جديدة ، تشغيل واجهة اللمسات التي تعمل باللمس البشري ذات الحجم الكبير. 9. مزود بجهاز إمداد الورق السفلي متعدد الوظائف ، وظائف الإيقاف التلقائي
10. نظام نقل حزام الورق المتكامل ، يتم التحكم في جميع التعديلات بشكل موحد بواسطة المحركات الكهربائية.
11. التصميم الكهربائي المعياري ، بنية معقولة ، صيانة أكثر كفاءة ومريحة.
12. دعم توسيع الشبكة الصناعية ، يمكن أن يدرك التحكم في ربط المعدات والصيانة عن بُعد ، متوافق مع Modbus TCP.
