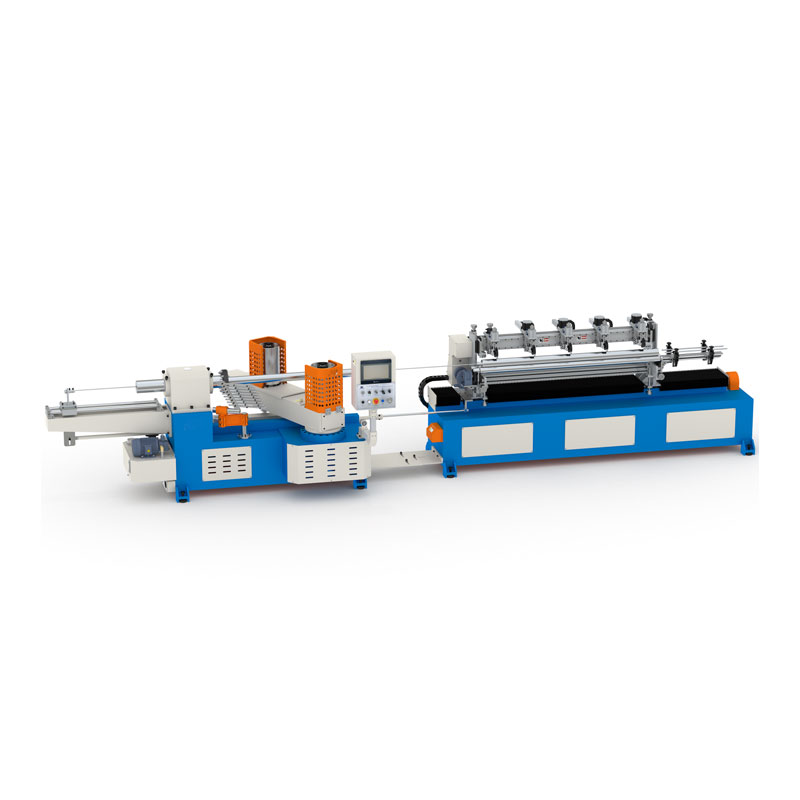

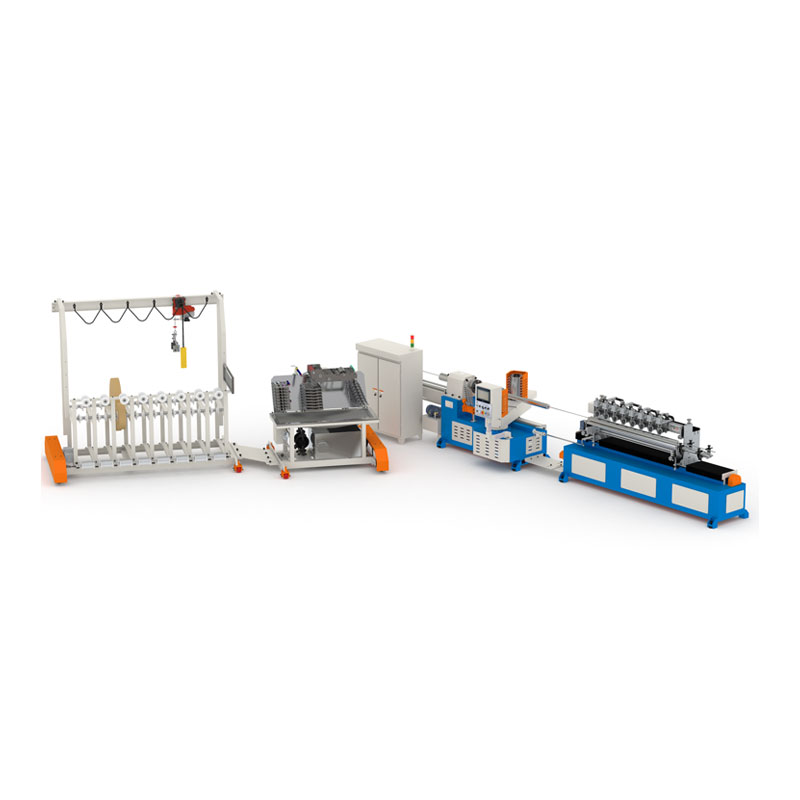

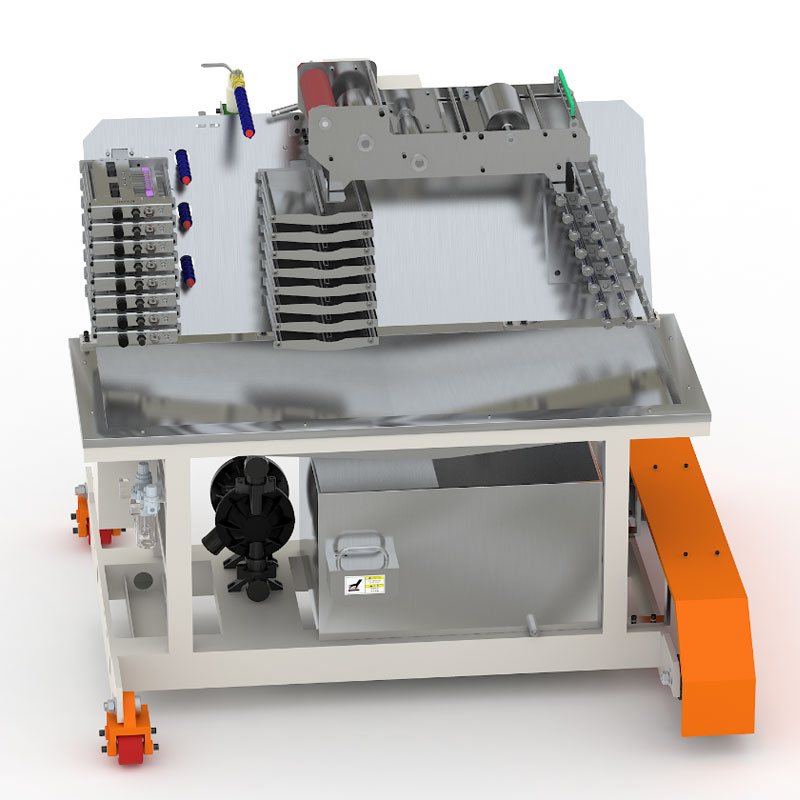

آلة صنع أنبوب الورق متعدد القاطعات

Model:PTE2-120M
تتوفر آلة صنع أنبوب الورق متعدد القطع هذه مع نجم جديد في مواصفات مختلفة لتلبية متطلبات مختلف العملاء. نظرًا لكوننا مؤسسة موجهة نحو العملاء ، فإننا نحاول دائمًا تقديم خطوط إنتاج أنبوب الورق عالية الجودة إلى عملائنا الكرام بسعر السوق الرائد.

يتم استخدام آلة صنع أنبوب الورق متعدد القطع في علبة ورق التغليف المركبة ، ومواد التغليف الصغيرة اللفات , استخدام المكتب. يمكن أن يصنع النموذج أنبوب الورق الحلزوني مع لصق ، متعرج ، يقطعون معًا.

وظيفة

سلسلة "E" من آلة صنع أنبوب الورق متعدد القاطع ، وتصميم فكرة بسيطة 、 مضغوطة 、 مستقرة.

عادةً لصنع أنبوب الورق 3 "(ID76.2 مم) ، يمكن سماكة الجدار القصوى تحت 3 مم ، وأكبر معرف أنبوب يمكن أن يصل إلى 120 مم.

يستخدم بشكل أساسي لصنع الحجم الصغير وأنبوب قصير ، يمكن أن تقطع في العديد من الأقسام في وقت واحد

Multi Cutter Paper Tube Making Machine

مواصفات الآلة

المعلمة نظام التحكم
عدد الطبقة 3-8 طبقات تحكم PLC دلتا
ماكس القطر 120mm واجهة آلة الرجل شاشة لمس WEINVIEW 6070T الملونة
القطر Min 20mm طبعة البرنامج JS-PTM4.2
الحد الأقصى سمسم 3 مم العاكس Yaskawa 7.5kw
دقيقة السلم 0.8mm المحرك (موصل ..) مرتب
طريقة إصلاح المغزل شفة وتشديد مكون الإشارة ياسكاوا
الترجيع الأنف اثنين من أنوف حزام واحد المكون الهوائي Airtac
قطع الطريق القاطع الهوائية ، 8 شفرات محرك ضبط الزاوية جيشنغ
طريقة لصق جانب واحد/ جانب مزدوج السيطرة على التزامن محور سيرم المسمار
إصلاح طول الطول تشفير نظام قطع مسار التزامن نظام تتبع المؤازرة متزامن
المشغل 1-2Pers
سرعة الإنتاج 3-20M/دقيقة تجميع الزي
التحكم في السرعة العاكس التحكم عن بعد خياري
قوة الإدخال مخصص حامل أنبوب تساقط السيارات يملك
الحجم (مم) زاوية الحزام كهربائي
Mainframe: L*W*H. 6300mm*1700mm*2000mm ضبط الحزام هيدروليكي
المنطقة: ل*ث 16000mm*7000mm زاوية المحرك الرئيسي يملك
قطر محور العجلة 215mm توقف عندما تنفد الورق توقف الرقائق السفلية تلقائيًا
ارتفاع محور العجلة 400mm العطاء الغراء التلقائي مضخة المسمار 1.5kw
داء دقيقة 750mm تزييت السيارات العطاء آلي
ماكس فقي 950mm ضبط التوتر يمكن أن تختار
إجمالي الوزن 4200 كجم نوع موقف الورق أساسي
نظام القيادة حزام الإبحار
قوة المركزية 7.5 for جهاز معالجة حرارة رقائق الألومنيوم يمكن أن تختار
سرعة الدوران الأقصى لمركز العجلات 47R/دقيقة جهاز إصلاح رمز اللون يمكن أن تختار
عزم دوران محور العجلة 1360n.m مكون مغلق
نوع سلسلة 12A*2 ضاغط الهواء يمكن أن تختار
نوع محور العجلة 2 عجلات أداة مفيدة 1 مجموعة
تحمل HRB حزام 1 مجموعة
مغزل 1piece

سمات

1. مع نظام قطع شفرة متعدد ، يمكن أن تقطع الطول النهائي ، لا حاجة إلى القطع.
2. الهيكل الرئيسي المصنوع من الفولاذ السميك الذي يتم الانتهاء من خلال معالجة إعادة القطع واللحام ، وجعل الآلة أكثر استقرارًا وقوة.
3. انتقال الإرسال الرئيسي يعتمد مخفض التروس ، الضوضاء المنخفضة ، المتسخلة المنخفضة ، ثورة عالية ، عزم الدوران العالي.
4. المحرك الرئيسي يتبنى ضبط سرعة العاكس عزم العاكس.
5. مزود بجهاز هيدروليكي لضبط توتر الحزام ، مزود بمستشعر توتر الحزام ومستشعر زاوية الحزام ، يمكن تعديل كلاهما تلقائيًا.
6. مزود بنظام القطع المتزامن ، يعتمد جدول القطع على برغي كرة عالية الدقة ومحرك محرك خادم عالي الأداء.
7. التحكم في تثبيت طول النبض المجهز ، تعاون مع وظيفة تعويض التغذية المرتدة الأمامية
8. اعتماد نظام التحكم المزدوج PLC ، والتحكم في إخراج IO والتشغيل الوظيفي تحكم منفصل ، لزيادة سرعة تفاعل القطع ، مع دقة قطع أفضل.
9. اعتماد لوحة تحكم جديدة وواجهة لمسة مضيفة ملونة كبيرة الحجم.
10. مع جهاز تغذية الورق السفلي متعدد الوظيفية ، سيتوقف بمجرد كسر الورق.
11. مع حامل بكرة الورق المتكاملة ، حامل الغراء ، مجموعة تغذية الورق ، كلها تحكم كهربائي.
12. تصميم التصميم الكهربائي المعياري يجعل الاستخدام 、 الحفاظ على وإصلاح أكثر ملاءمة وعلمية.
13. مع جهاز تثبيت مساعد القالب.
14. وحدة الشبكة اختيارية ، لاتصال الشبكة بالعديد من المعدات وخط التجميع ، وأيضًا للمراقبة والصيانة عن بُعد ، اتفاق Modbus TCP.
15. جهاز الإغلاق الحراري وكاشف الألوان اختياري حسب الطلب.

تفاصيل الجهاز

Multi Cutter Paper Tube Making Machine

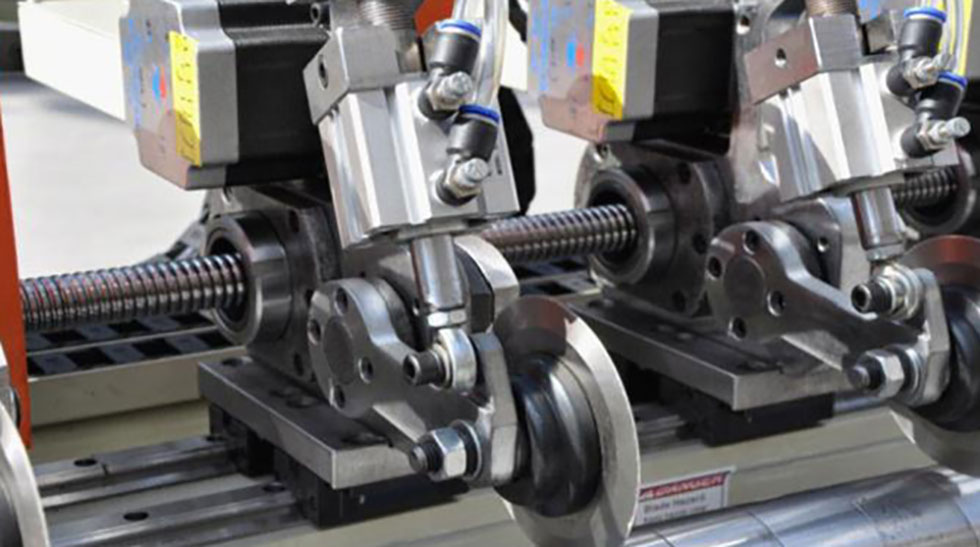

جهاز متعدد القطع ، تكوين ضبط سكين أوتوماتيكي اختياري

Multi Cutter Paper Tube Making Machine

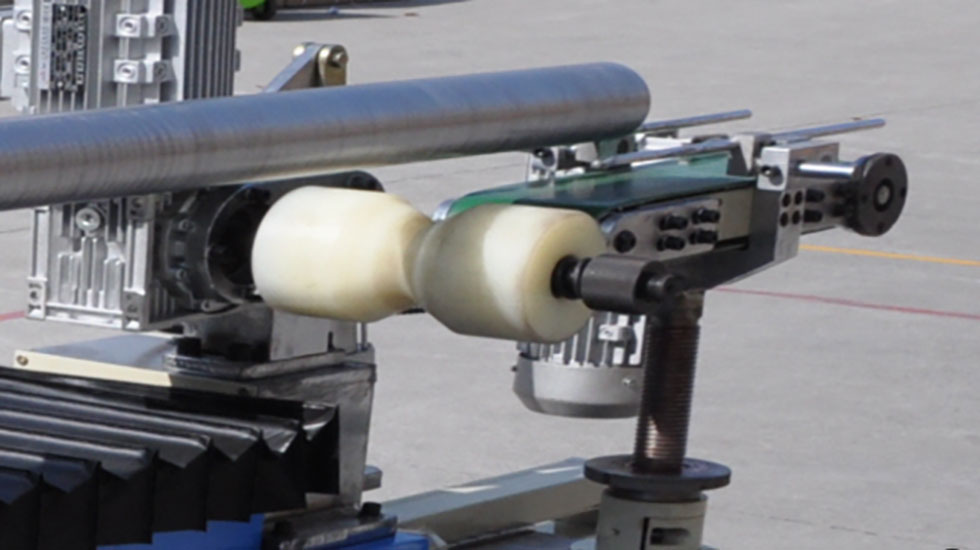

جهاز نقل أنبوب الورق ، ينقل أنبوب الورق المقطوع إلى العملية التالية

Multi Cutter Paper Tube Making Machine

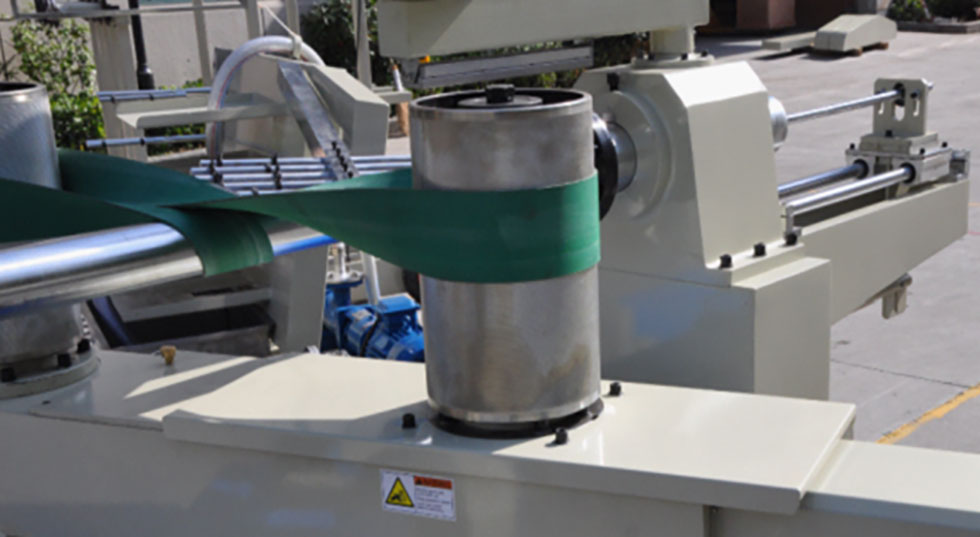

محور الحزام الهيدروليكي ، توتر حزام قابل للتكيف
