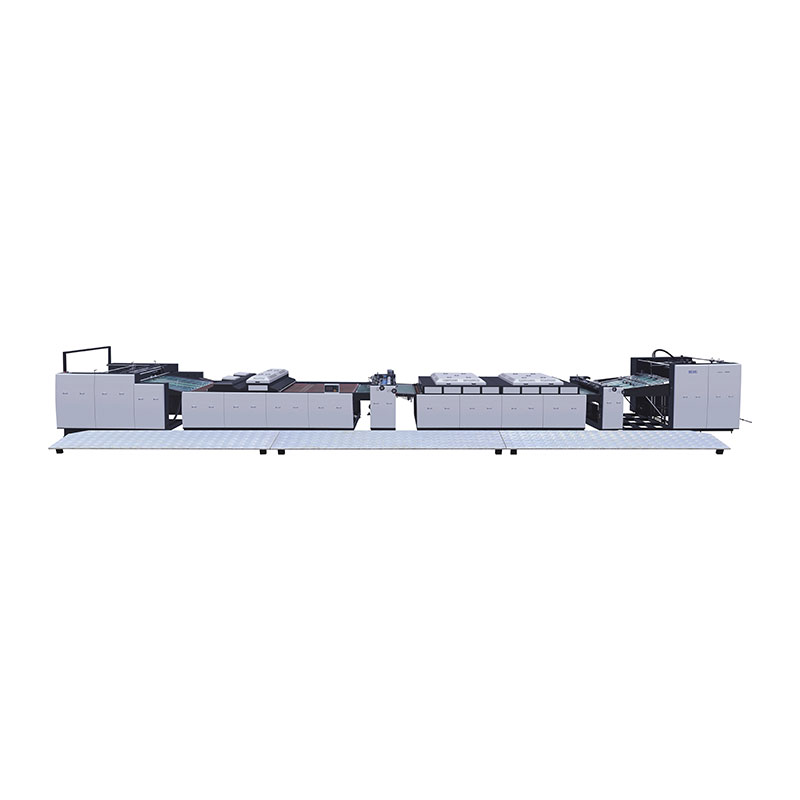

آلة طلاء مضمنة أوتوماتيكية

تجمع آلة الطلاء المضمنة الأوتوماتيكية New Star بين المفاهيم المبتكرة والعملية، مما يعزز جودة وسطوع المنتجات المطبوعة.

معداتنا سهلة التشغيل والصيانة. إن اعتماد تفاعل الشاشة يجعل العملية أكثر سهولة ووضوحًا.

أبرز

1: يدعم التشغيل والتسريع بزر واحد على الشاشة. بالمقارنة مع التحكم المجزأ التقليدي، فهو أكثر ملاءمة وكفاءة في التشغيل!

2: يبلغ قطر رأس عمود التزجيج والطلاء 55 مم، مع محمل أكبر، وهو أكبر من المواصفات التقليدية 35 مم. لذلك، تعمل الآلة بشكل أكثر استقرارًا بسرعة عالية، وليس من السهل تشويهها، ولها سطح أكثر تجانسًا، والمعدات أكثر متانة!

3: يعتمد الطلاء هيكل محرك الحزام المتزامن، مما يجعل المعدات تعمل بشكل أكثر خطيًا وسلاسة. إنها مناسبة للمنتجات الراقية، مع ملمس سطحي أفضل!

4: يتم اعتماد طريقة الطلاء والتزجيج العكسي بثلاث بكرات، مما يسمح بتعديل سمك الزيت وفقًا لمتطلبات المنتج، مما يؤدي إلى سطح أكثر تجانسًا وحساسة مع تجنب النفايات غير الضرورية!

5: سكين الهواء سهل التشغيل للغاية! بدقة عالية، يتناسب كلا الجانبين بإحكام، مما يمنع مشكلة الكسر!

مواصفة

تفاصيل الآلة

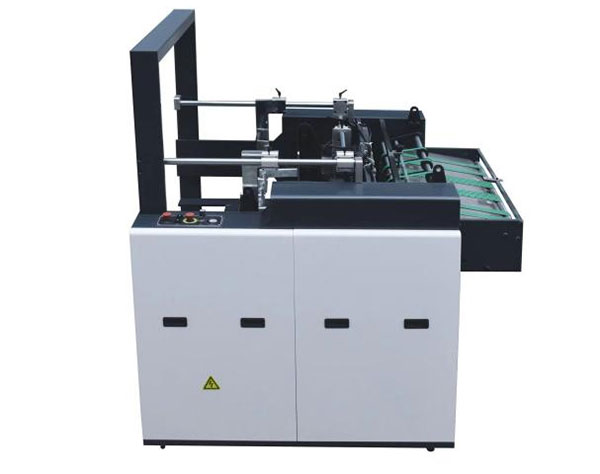

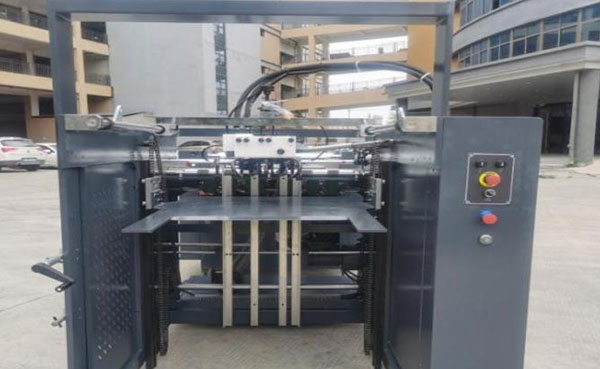

1. المغذية التلقائية

تعتبر وحدة تغذية الورق مكونًا مهمًا لآلة الطلاء المضمنة الأوتوماتيكية. يمكنها تغذية الورق في الجهاز الرئيسي بشكل أكثر سلاسة، وتجنب التشويش.

تعتمد آلتنا طريقة تغذية الورق المستمرة، والتي تتميز بالهيكل المدمج، التشغيل المريح، درجة عالية من الأتمتة، والدقة العالية في تغذية الورق. المكونات الرئيسية لوحدة تغذية الورق تشمل جسر تغذية الورق، رأس تغذية الورق، طاولة تكديس الورق، نظام الرفع، ونظام النقل.

(1) اعتماد نظام شفط الورق بمضخة هواء خالية من الزيت ؛

(2) وحدة تغذية طباعة الأوفست عالية السرعة (12000 ورقة / ساعة) تضمن التشغيل المستقر والسرعة العالية!

(3) تغذية الورق بسرعة تحويل التردد بدون خطوات

(4) طاولة تغذية الورق في خط الإنتاج عبارة عن شفط وتحديد موضع لضمان النقل السلس والأنيق والمستقر.

(5) جهاز حماية الحد العلوي والسفلي لطاولة تغذية الورق؛ الرفع السريع اليدوي

(6) نظام تغذية الورق الأوتوماتيكي لطاولة تغذية الورق؛

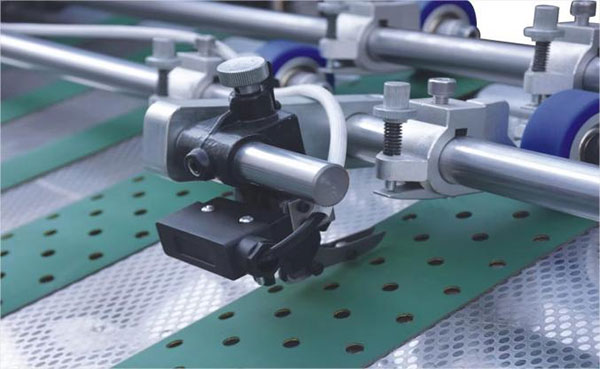

(7) مستشعر الورقة المزدوجة: نظام كشف وإغلاق تغذية الورقة المزدوجة أو المتعددة: استخدم تحريض الكاشف بجهد آمن لاكتشاف الأوراق المزدوجة أو المتعددة

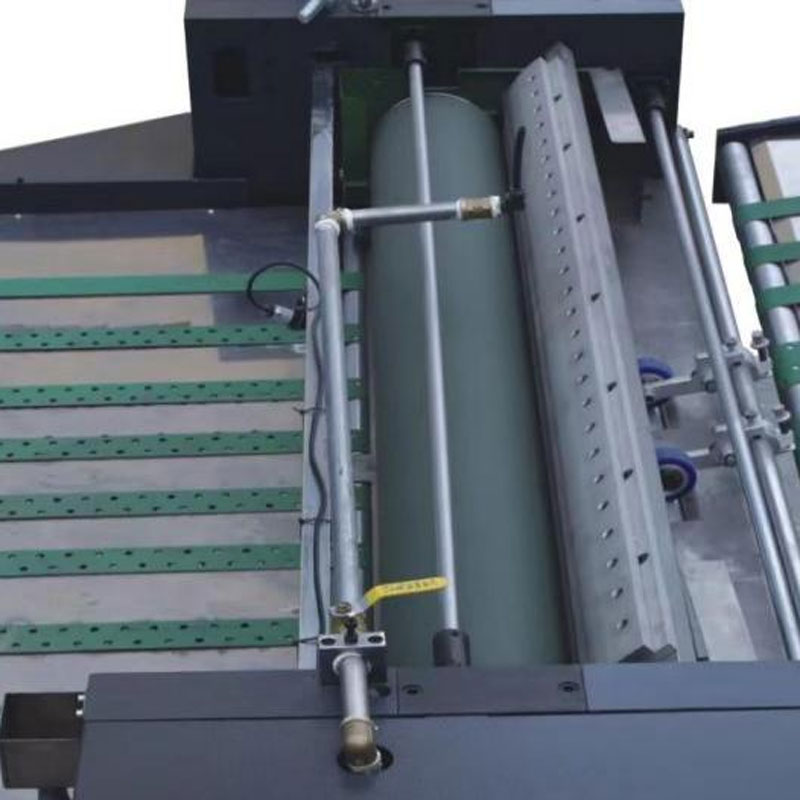

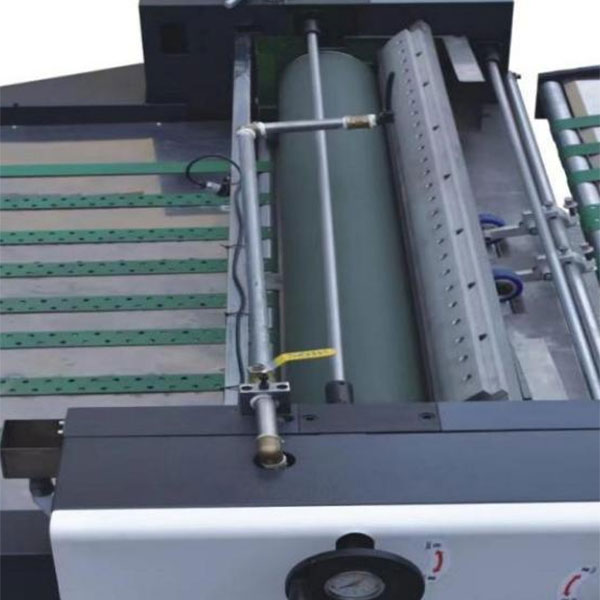

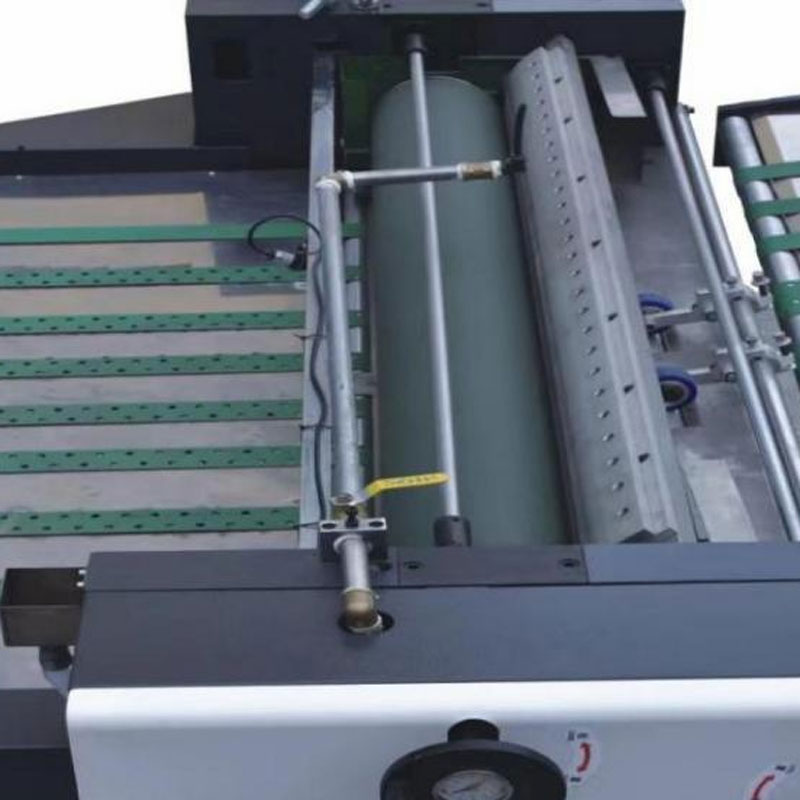

2. رأس طلاء الزيت الأساسي (مع سكين الهواء)

يضمن الرأس الأساسي طبقة UV موحدة على الورق، مما يحسن الالتصاق بين الحبر وورنيش UV.

تتميز وحدة رأس الطلاء الأساسية بالميزات التالية:

(1) تطبيق الزيت الأساسي لملء الشعيرات الدموية على سطح الورق؛

(2) زيادة الالتصاق بين طلاء الأشعة فوق البنفسجية والحبر؛ تقليل تغلغل الطلاء للحفاظ على البياض النقي للورق؛

(3) توفير استهلاك المنتجات النفطية عالية الجودة مثل زيت الأشعة فوق البنفسجية باهظ الثمن، وزيت اللمس، وزيت استبدال الفيلم؛

(4) مكشطة سفلية قابلة للفصل، سهلة التنظيف وتغيير الشفرة، وكشط أكثر نظافة

(5) يعتمد نظام القيادة الرئيسي محرك الحزام المتزامن، تصميم مزدوج مقاوم للضغط، دقيق ومتين

(6) فشل لفة الورق، التوقف التلقائي، التنبيه التلقائي.

(7) تتم معالجة المسبوكات في قطعة واحدة، مع صلابة قوية واستقرار ومتانة!

(8) مجهزة بنظام سكين هوائي حساس للغاية (اختياري) مناسب لكل من الورق السميك وطلاء الورق الرقيق؛

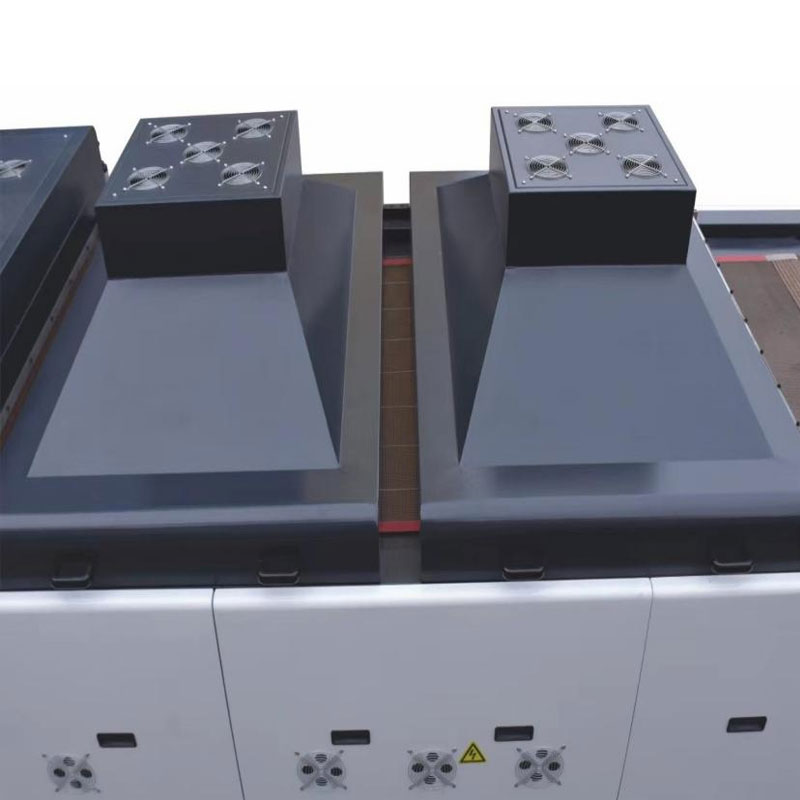

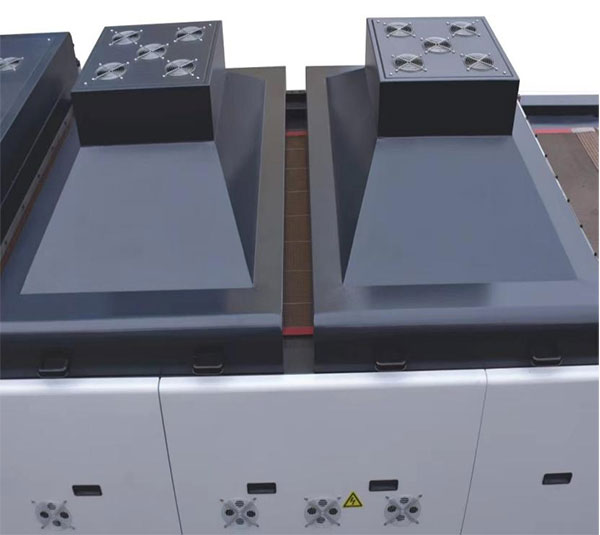

3. نظام المعالجة بالأشعة تحت الحمراء

يستخدم مجفف الأشعة تحت الحمراء المائي الأشعة تحت الحمراء التي تنعكس جزئيًا عن سطح الطلاء، وينعكس جزء منه على سطح الطلاء، والباقي يدخل الطلاء. تعمل الطاقة الحرارية على رفع درجة حرارة الطلاء، مما يسرع عملية التجفيف.

(1) يمكن استخدامه كسائل طلاء مائي أو مذيب للتجفيف بعد الطلاء؛
(2) صندوق إضاءة IR مجهز بجهاز استشعار لدرجة الحرارة. عندما تصل درجة الحرارة في صندوق الضوء إلى القيمة المحددة، ستكون درجة الحرارة ثابتة؛
(3) يسمح نظام مروحة التبريد بتجفيف الورق بسرعة دون أن يلتصق؛
(4) تستخدم معدات التجفيف بالأشعة تحت الحمراء طريقة التجفيف بتدوير الهواء الساخن الموفرة للطاقة: المزيد من توفير الطاقة؛

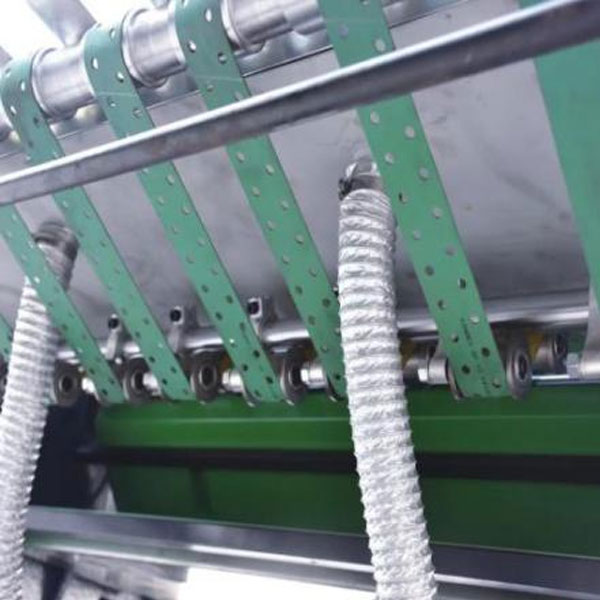

(5) تتم تغذية الورقة بدون أسنان ويتم امتصاص الهواء وإلصاقه بالورقة. وهي ثابتة ولا تتحرك ملتوية ولا تطفو ولا تتراكم؛

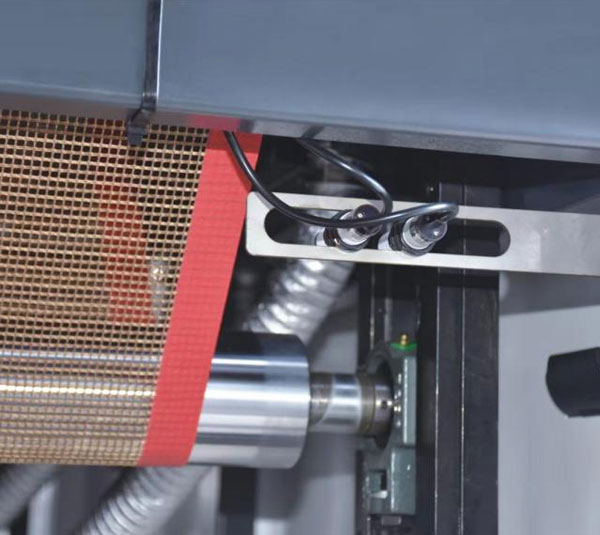

(6) حزام ناقل تفلون: لا تشوه، لا سحب، حماية من الأشعة فوق البنفسجية، قوي ومتين، وحزام النقل لديه نظام تصحيح الانحراف التلقائي
(7) يتكون التجفيف بالأشعة تحت الحمراء من 18 مصباحًا مقسمة إلى مجموعتين، مع ضبط تلقائي لدرجة الحرارة الثابتة والتحكم المستقل في درجة الحرارة؛
(8) يتم توفير سلك أمان أسفل غطاء المصباح لمنع الورقة من الطفو أو اشتعال النار في المصباح.
(9) يتوقف الحزام الناقل وينطفئ ذاتياً لمنع الانسداد والحريق؛
(10) يستخدم نظام التجفيف بالأشعة تحت الحمراء التجفيف الخفيف، الذي لا يتأثر بالتهوية. يمكنها تجفيف طبقة الزيت السفلية بكفاءة على سطح الورق دون التسبب في تمدد الورق أو انكماشه بسبب الحرارة؛

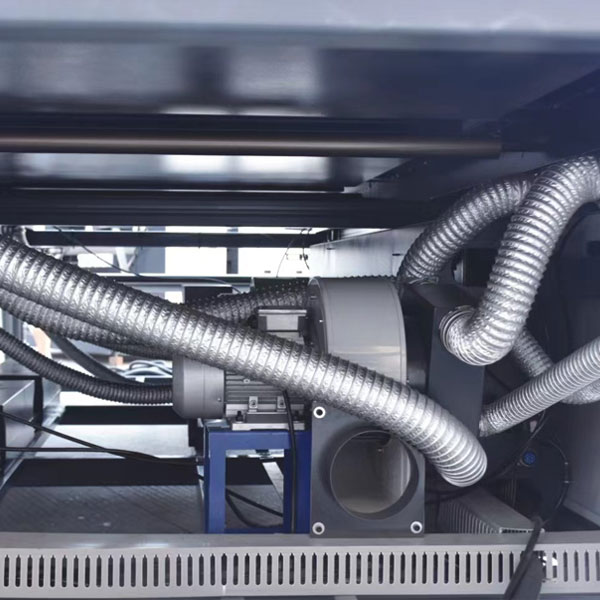

(11) يستخدم التبريد الانفجاري، والذي يتميز بمزايا ضغط الرياح العالي، واستقرار التحكم في حجم الهواء العالي، والضوضاء المنخفضة، والتشغيل التلقائي. وهو أسرع وأكثر فعالية من نظام التهوية التقليدي بالمروحة؛
يعتمد الجسم الرئيسي لنفق التجفيف على التجفيف بالأشعة تحت الحمراء والتبريد بالمروحة، مما يتميز بتأثير تبريد أفضل، ويوفر المزيد من الكهرباء، ويوفر الطاقة.

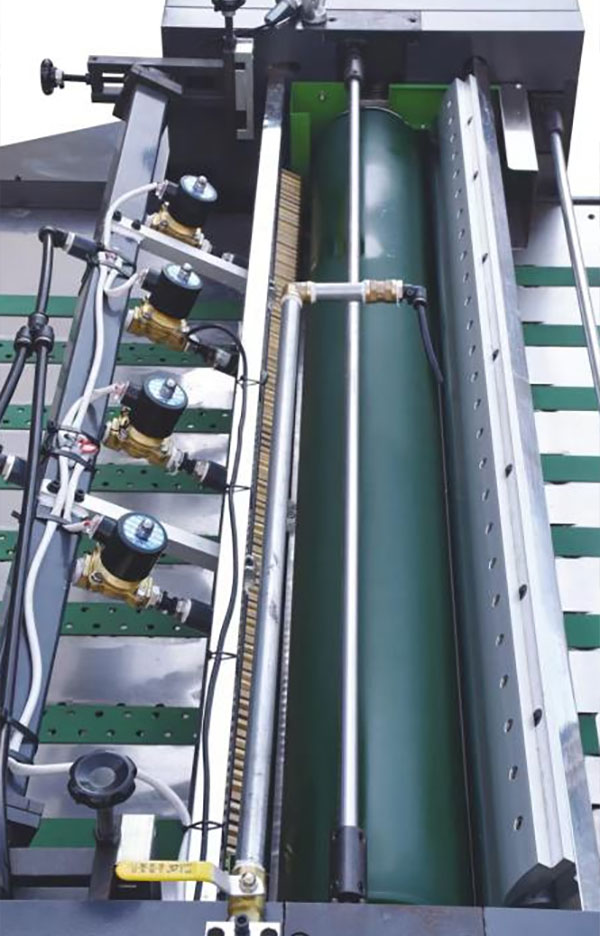

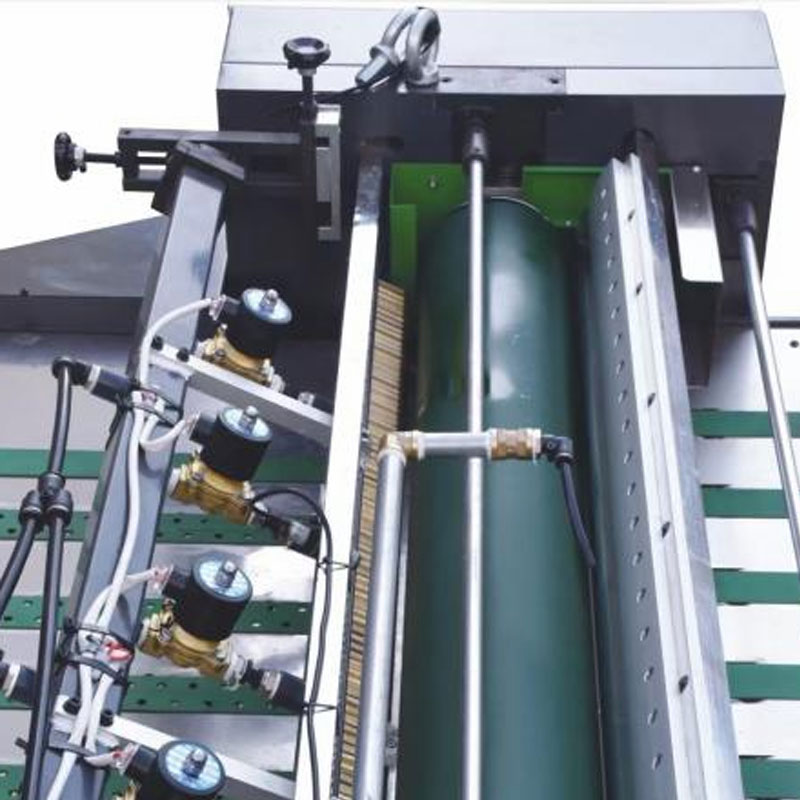

4. طلاء الزيت (مع جهاز سكين الهواء الاختياري)

تقوم الآلة بوضع طبقة من زيت الطلاء على المواد المطبوعة، تليها التسوية والتجفيف.

(1) مع تأثير الطلاء الموحد والتحكم الدقيق في كمية التغذية، مما يجعل الورق ناعمًا ولامعًا؛
(2) الآلة الرئيسية لطلاء الزيت السطحي، مع نظام سكين الهواء الحساس للغاية / التحكم بالكمبيوتر (اختياري) ومناسبة لكل من الورق السميك والرفيع
(3) تعتمد الأسطوانة الرئيسية رأس عمود بقطر 55 ومحامل للخدمة الشاقة، وهي متينة ومستقرة؛
(4) يتم ضبط نظام الطلاء على جانب واحد، مع عرض الضغط، وتشغيل مريح وسريع؛
(5) نظام المراقبة التلقائي لإيقاف تشغيل ورق لفافة الزيت ونظام الإنذار، وتصحيح الأخطاء بسرعة منخفضة، ومعالجة الورق وإخراج الورق
(7) لا يوجد ملحق شفط للأسنان وتغذية للورق، ولا يوجد انحراف؛
(8) جهاز تنظيف أسطوانة الطلاء، نظام إمداد الزيت وتنظيفه بحلقة مزدوجة لتجنب انسداد دائرة الزيت، خزان الزيت مراقبة وتحذير تلقائي لحجم الزيت، مادة تفلون الرش، غير لزجة، سهلة التنظيف؛
(9) نظام النقل الرئيسي يعتمد محرك الحزام المتزامن، تصميم مزدوج مقاوم للضغط، الدقة والمتانة؛

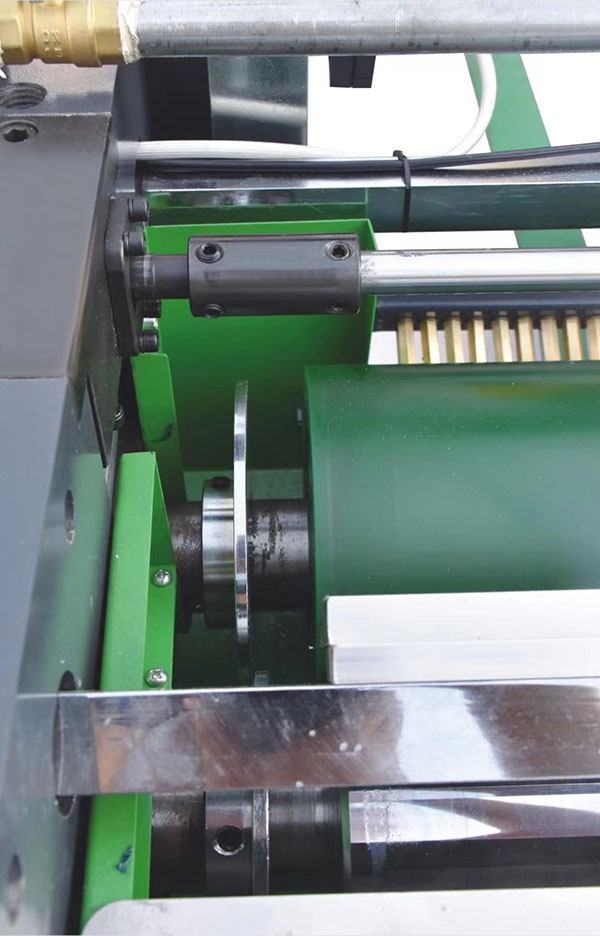

(10) جزء اللصق يعتمد طلاء عكسي ثلاثي الأسطوانات، والحد الأقصى لقطر أسطوانة اللصق هو 165 مم.
(11) الإلتصاق موحد ودقيق، مما يوفر الغراء والتكلفة؛
(12) المكشطة السفلية القابلة للفصل سهلة التنظيف وتغيير الشفرة، وكشطها بشكل أكثر نظافة

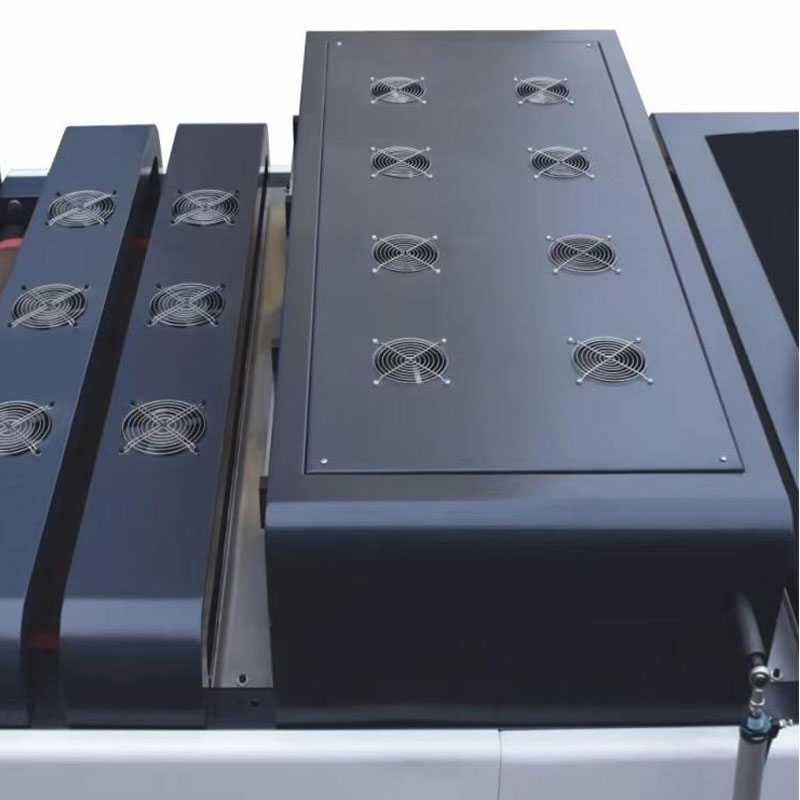

5. مجفف للأشعة فوق البنفسجية

(1) نظام المص والهواء الخارجي

(2) يعتمد جزء الأشعة فوق البنفسجية مصدر ضوء إلكتروني قابل للتعديل بقدرة 8-12KW، مما أدى إلى تحسين أداء السلامة بشكل كبير من مصدر ضوء مصدر الجهد التقليدي. يمكن لمصدر الضوء ضبط السطوع تلقائيًا مع تغيير سرعة تشغيل الماكينة، والتي يمكن تغييرها من 30% إلى 100%. وبالتالي يتم توفير متوسط ​​استهلاك الطاقة بأكثر من 30%.

6. المعبئ التلقائي

تم تجهيز آلة تسليم الورق الأوتوماتيكية بهيكل ضغط الورق المبرد بالمروحة، والذي يمكنه توصيل الورق بشكل مثالي تحت التشغيل عالي السرعة للآلة، مما يضمن تسليم الورق بشكل أنيق.

(1) يحتوي الحزام على توصيل ورق منخفض الضوضاء، وقد تم تصميم قضبان الضغط العلوية والسفلية لضمان التسليم السلس والسلس.

(2) جهاز تثبيت ورق الشفط الفراغي للحفاظ على ثبات الورق؛ لتجنب تجعيد طلاء الورق الرقيق،

(3) يمكن رفع وخفض طاولة التسليم يدويًا؛

(4) أجهزة حماية الحد العلوي والسفلي لطاولة التسليم؛ (5) جهاز الخفض التلقائي لطاولة التسليم ونظام إيقاف الورق والإنذار الخاص بحدود التسليم؛

(6) العدد التراكمي لورق الطلاء الأوتوماتيكي؛

(7) جهاز فرز تلقائي للورق العشوائي ونظام تحكم وإنذار مبرمج؛

(8) باستخدام نظام أخذ الورق ذو الورقة المفردة الكهروضوئية الهوائية عالي السرعة، تكون الورقة دقيقة وأنيقة؛

اختياري: إزالة المسحوق (الطلاء)
