يمكن استخدامه لإنتاج أنابيب الورق الألياف الكيميائية ، وعلب ورقي هيكل مختلف وأنابيب الورق الصناعية الصغيرة. تتمتع هذه الآلة بالقدرة على تكوين أنابيب الورق الحلزونية ، ودمج وظائف لصقها ، اللف والقطع في واحدة ، مما يجعل العملية فعالة ومريحة.

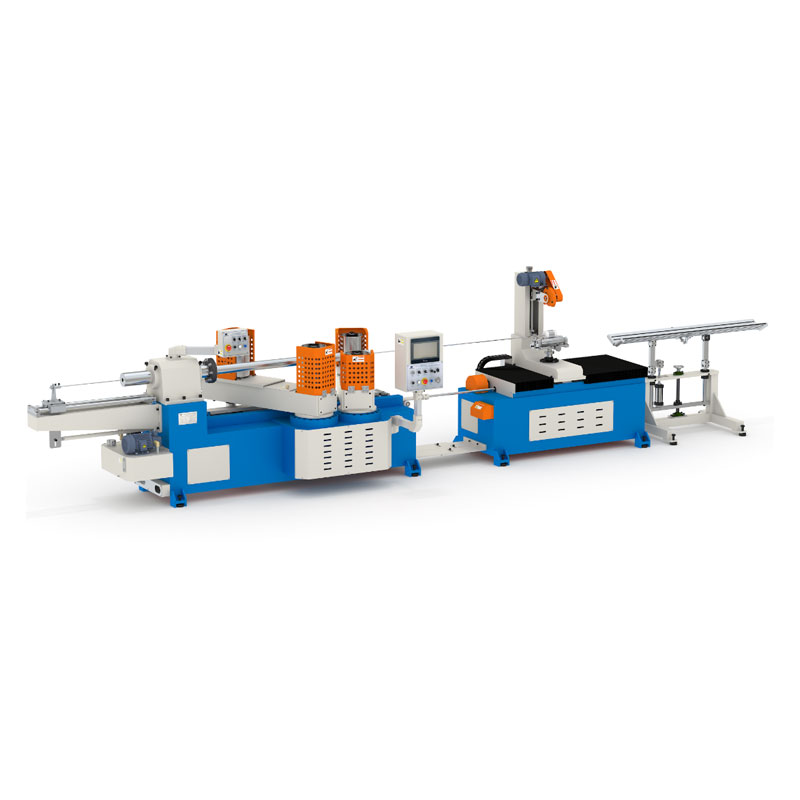

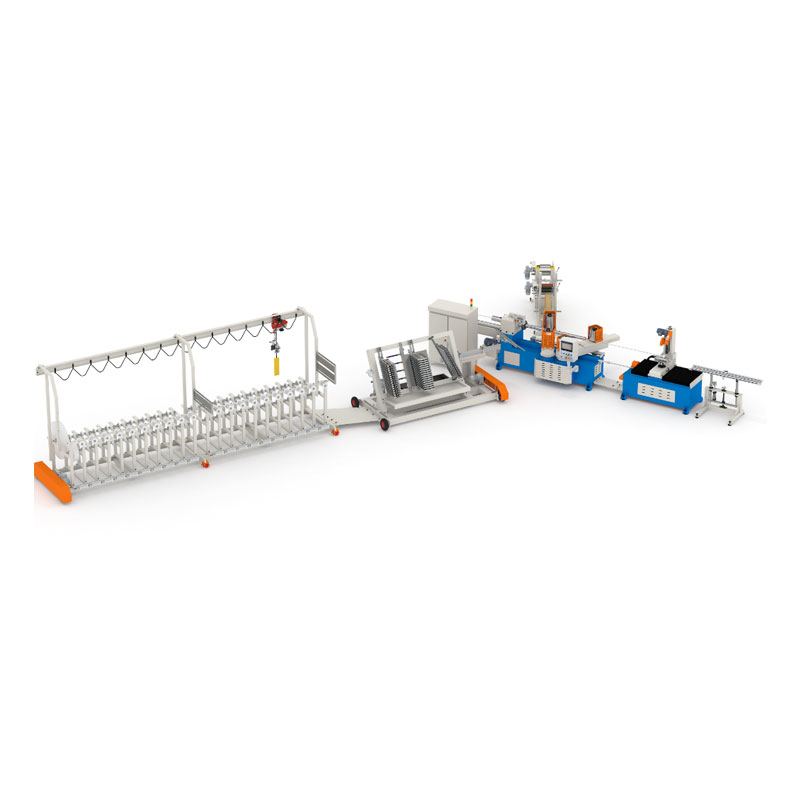

سلسلة "E" من آلة صنع أنبوب الورق الثقيلة ، وتصميم فكرة بسيطة 、 مدمجة 、 مستقرة.
قياسي لصنع أنبوب الورق 3 "(ID76.2 مم) ، سمك الجدار القصوى تحت 10 مم ، أكبر معرف أنبوب يمكن أن يصل إلى 200 مم.
| المعلمة | نظام التحكم | ||
| عدد الطبقة | 3-16 طبقات | تحكم PLC | دلتا |
| ماكس القطر | 200 مم | واجهة آلة الرجل | شاشة اللمسات اللونة WEINVIEW 6070T |
| القطر Min | 20mm | طبعة البرنامج | JS-PTM4.2 |
| الحد الأقصى سمسم | 10mm | العاكس | Yaskawa 7.5kw |
| دقيقة السلم | 0.5mm | المحرك (موصل ..) | مرتب |
| طريقة إصلاح المغزل | شفة وتشديد | مكون الإشارة | ياسكاوا |
| الترجيع الأنف | اثنين من أنوف حزام واحد | المكون الهوائي | Airtac |
| قطع الطريق | القاطع الدائري المفرد الهوائي | محرك ضبط الزاوية | جيشنغ |
| طريقة لصق | الجوانب المزدوجة | السيطرة على التزامن | X محور المسمار المسمار /z محور الخطوة المسمار |
| إصلاح طول الطول | تشفير | نظام قطع مسار التزامن | القطع المتزامنة المتزامنة |
| المشغل | 1-2Pers | وحدة تحكم عن بعد | خياري |
| سرعة الإنتاج | 3-20M/دقيقة | حامل أنبوب | يملك |
| التحكم في السرعة | العاكس | زاوية التحكم في الحزام | كهربائي |
| قوة الإدخال | مخصص | تعديل الحزام | هيدروليكي |
| الحجم (مم) | زاوية المركزية | يملك | |
| Mainframe: L*W*H. | 5900mm*1700mm*2000mm | التوقف التلقائي عند عدم وجود الورق | يملك |
| المنطقة: ل*ث | 16000mm*9000mm | تغذية الغراء التلقائي | مضخة المسمار 3.0KW |
| قطر محور العجلة | 215mm | تشحيم السيارات | يملك |
| ارتفاع محور العجلة | 400mm | تعديل التوتر | ميكانيكي |
| داء دقيقة | 750mm | نوع موقف بكرة الورق | أساسي |
| ماكس فقي | 950mm | حزام | قماش |
| إجمالي الوزن | 5045 كجم | نظام النقل | |
| مكون مغلق | قوة المحرك الرئيسية | 7.5kw | |
| جهاز أوراق العثماني/الوجه | يملك | سرعة الدوران من الأنف المتعرج | 47R/دقيقة |
| أداة التثبيت | يملك | عزم الدوران الناتج من أنف متعرج | 1360n.m |
| مغزل | 1pc | طريقة انتقال | العتاد والسلسلة |
| حزام | 2pcs | نموذج سلسلة النقل | 12A*2 |
| محرك الأنف المتعرج | 4 عجلات | ||
| محرك قطع | محرك المحرك/Wanxin Gear محرك | ||
| تحمل | HRB | ||
1. إطار الماكينة بأكملها مصنوعة من صفيحة فولاذية سميكة ويتم لحامها من خلال المعالجة الثانوية ، مما يحسن إلى حد كبير استقرار ومتانة المعدات.
2. يتبنى نظام النقل الرئيسي بنية تقليل التروس ، والتي لها خصائص ضوضاء التشغيل المنخفضة ، وتوليد الحرارة المنخفضة ، وسرعة عالية وعزم دوران مرتفع.
3. مزود بعاكس متجه عالي التغذية للتحكم في المحرك الرئيسي لتحقيق عملية متغيرة مرنة وفعالة.
4. مزود بتوتر ربط الآلية الهيدروليكية ومستشعر الزاوية لضبط توتر الحزام تلقائيًا لضمان تشغيل مستقر.
5. مزود بنظام القطع المتزامن يستخدم مزيجًا من برغي الكرة ومحرك المؤازرة لتحقيق عمليات قطع عالية الاستجابة عالية الاستجابة.
6. مزود بإشارة نبض ونظام تعويض التغذية لضمان أن يكون طول القطع متسقًا دائمًا في سرعات مختلفة.
7. من خلال بنية PLC المستقلة المزدوجة ، يتم فصل التحكم في الإشارة وحساب الوظيفة لتحسين كفاءة القطع ودقة التحكم في الطول.
8. واجهة شاشة اللمس ذات الشاشة الكبيرة التي تمت ترقيتها حديثًا تجعل العملية أكثر ملاءمة والواجهة أكثر وضوحًا.
9. مزود بجهاز تغذية ورق ذكي ، يتوقف تلقائيًا ويتوقف عند كسر الورق لمنع سوء التشغيل.
10. الهيكل المتكامل مع التحكم المكهربة يدمج بكفاءة حامل لفة الورق ، رف طلاء الغراء وآلية تغذية الورق.

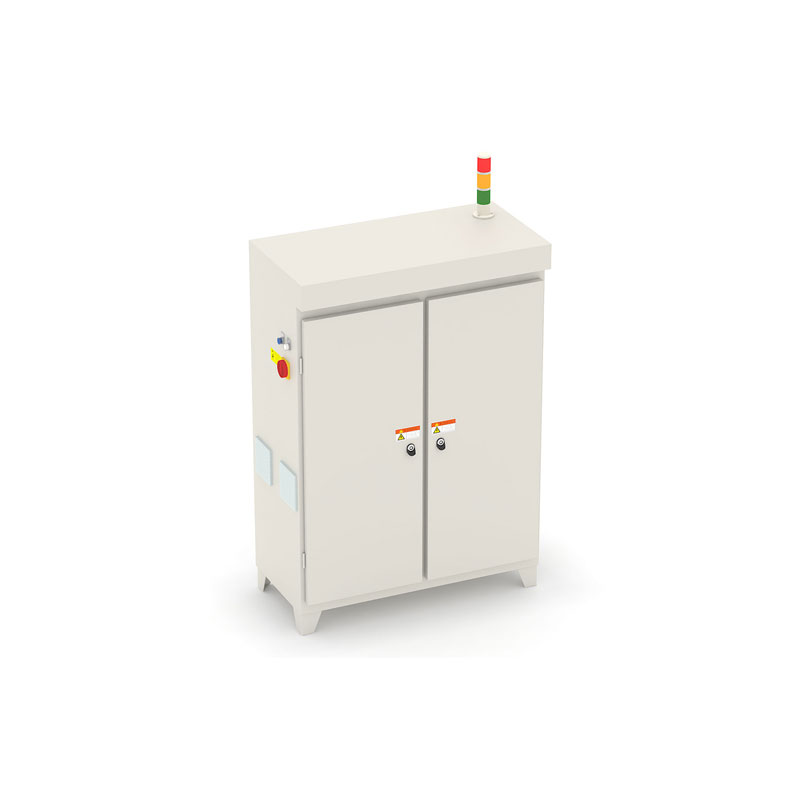

11. التصميم المعياري للأسلاك الكهربائية للآلة بأكملها يحسن قابلية الصيانة وراحة استبدال النظام.
12. يدعم توسيع وظائف الشبكة ، وتوصيل خطوط الإنتاج أو غيرها من المعدات ، ولديه قدرات المراقبة والصيانة عن بُعد ، ويدعم بروتوكول الاتصالات الصناعية القياسية Modbus TCP.

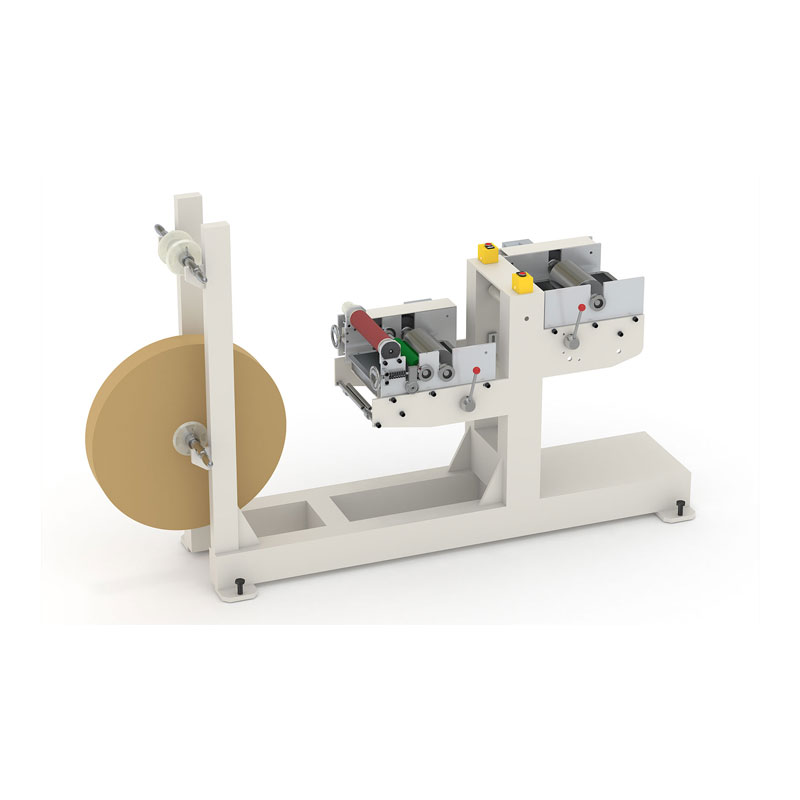

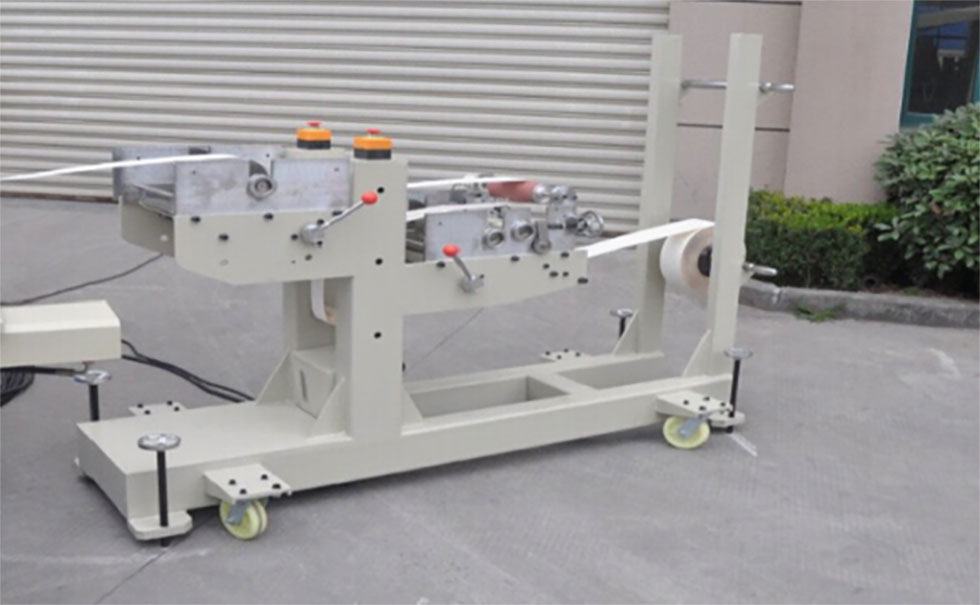

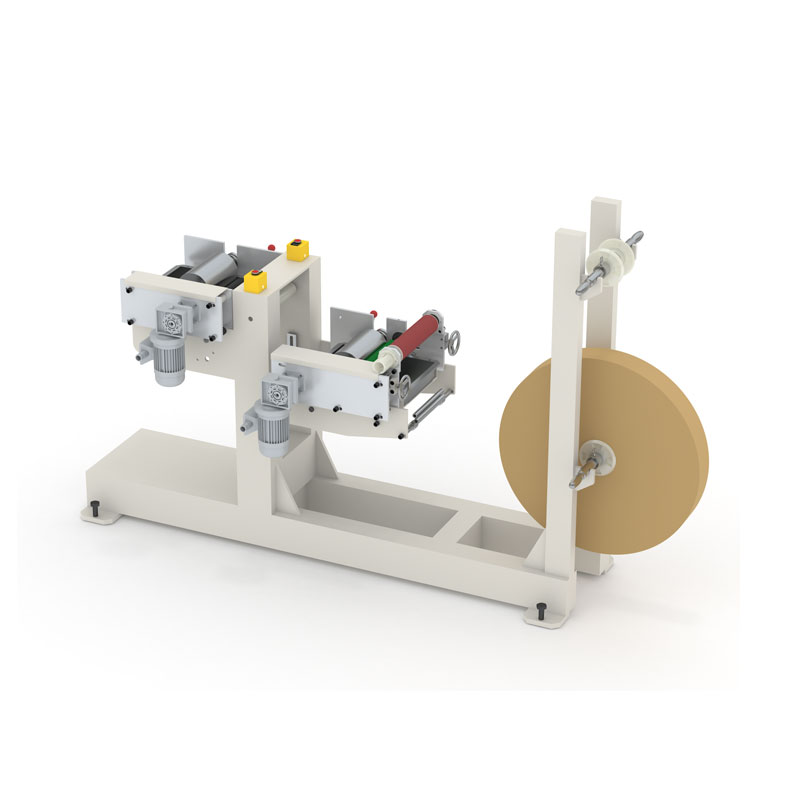

نظام تغذية الورق السفلي متعدد الوظائف
يدمج مكونات رئيسية متعددة ، بما في ذلك جهاز تغذية علبة الورق الأوتوماتيكي ، ووحدة لصق أحادية الجوانب من النوع الأسطوانة ، ونظام تدحرج زيت التشحيم ، وطول الشريط الورقي القائم على التشفير ووحدة الكشف عن السرعة لتحقيق تحكم متكامل في نقل الورق ، واللصق والمراقبة.

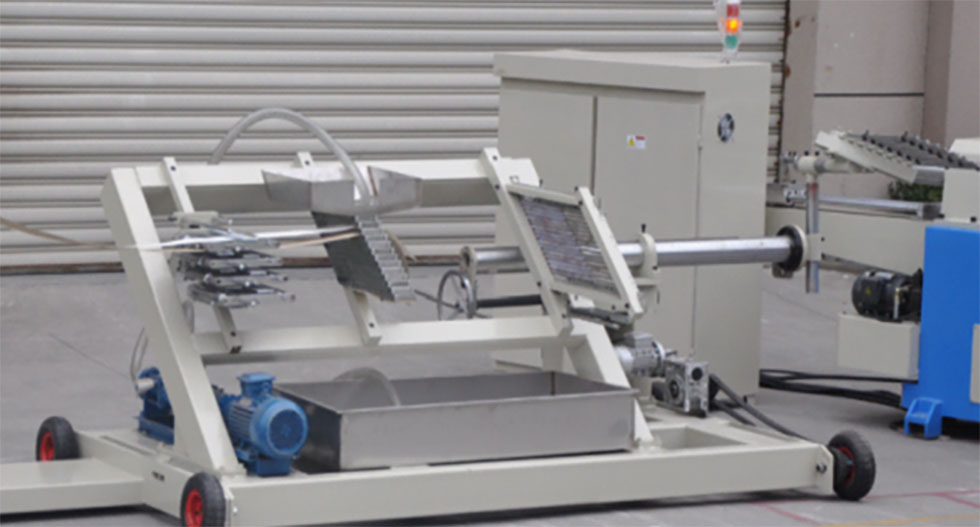

تكوين قياسي من 16 طبقة رف الغراء الشلال: (أجهزة الغراء الأخرى اختيارية)
الميزات: رف الغراء الكلي منخفض في الارتفاع وسهل التشغيل ، باستخدام مضخة غراء المسمار 3KW لتداول الغراء وخرطوم البولي يوريثان لتجنب الغراء.

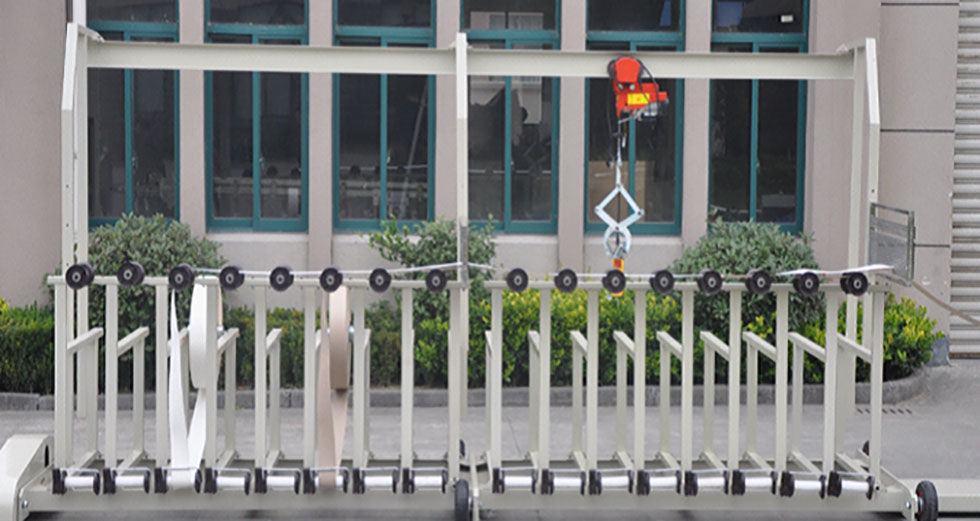

التكوين القياسي من 16 طبقة 90 درجة صينية الورق المتكاملة:
الميزات: يتم تحميل علبة الورق بواسطة رافعة كهربائية ، ويسهل تشغيل علبة الورق.
مع جهاز ضبط زاوية علبة الورق.
أقصى قطر علبة الورق 1500 مم (قابلة للتخصيص فوق 1500 مم).
